三產品重介質旋流器

工作原理

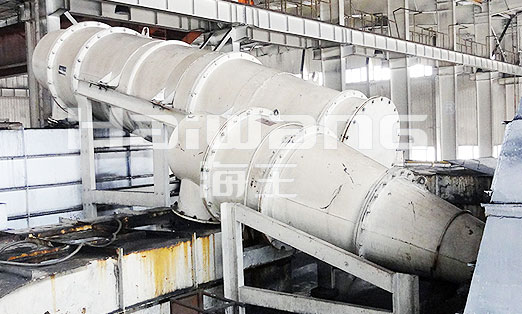

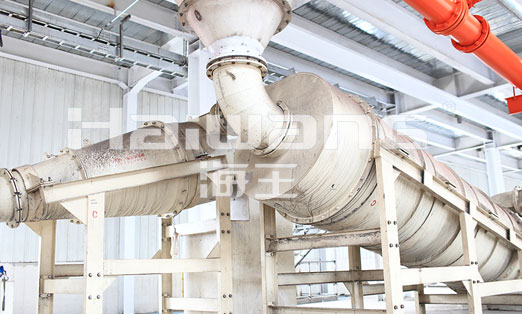

三產品重介質旋流器是由一臺圓筒型旋流器與一臺筒錐結合型旋流器串聯而成。筒型旋流器呈10°~30°傾斜放置，在上部與筒-錐型旋流器相串接。分選是從低密度進行，低密度的煤由名列前茅段筒型旋流器的下部溢流管排出，中間產品由上部排出，沿切線方向進入第二段筒-錐型旋流器，在該處獲得很終中煤和矸石。從三產品旋流器的名列前茅段不僅可以得到質量高的精煤和稀的重介質，從而可地提高第二段的分選密度。

產品優勢

三產品重介質旋流器可用一種原始密度的懸浮液可選出三種產品。具有入料粒度上限高、處理能力大、分選效率高的特點。使用無壓給料大大簡化了選煤廠的工藝配置，設備費用及投資及廠房投資均可大幅度降低。

適用范圍

 高硫、較難選、難度和極難選原煤

有壓給料三產品重介質旋流器技術參數

規格	直徑(mm)		處理能力 T/h	入料粒度 mm	入料壓力 MPa	介質循環量 M3/h
	一段	二段
YTMC500/350	500	350	35-50	≤25	0.06-0.10	150-180
YTMC600/400	600	400	50-80	≤30	0.10-0.12	190-300
YTMC710/500	710	500	70-120	≤50	0.12-0.15	285-400
YTMC850/600	850	600	120-180	≤60	0.13-0.17	400-540
YTMC900/650	900	650	165-220	≤65	0.15-0.20	500-700
YTMC1000/710	1000	710	180-250	≤70	0.15-0.22	660-950
YTMC1200/850	1200	850	280-400	≤80	0.18-0.30	800-1200
YTMC1400/1000	1400	1000	390-550	≤100	0.25-0.30	1200-1800
